Model de dades lògic

WS

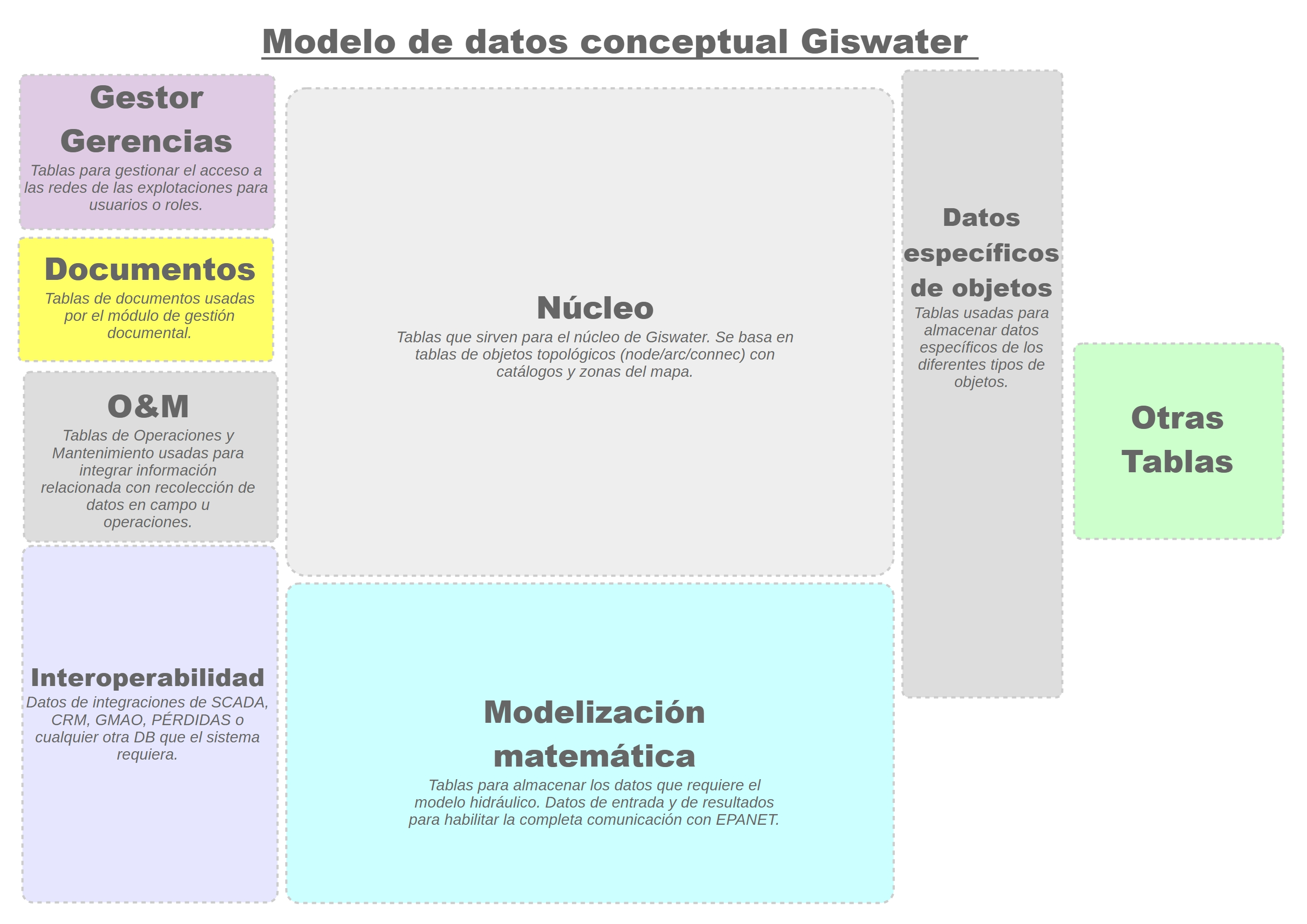

La imatge següent mostra el model de dades conceptual de Giswater, organitzat en diversos blocs funcionals: al centre hi ha el Core, compost per les taules essencials que defineixen els objectes topològics (node/arc/connec), els catàlegs i les mapzones; al voltant d’aquest nucli hi ha els altres components, com ara Gestor Gerencias, que conté taules per gestionar l’accés i els permisos; Documents, per a la gestió documental; O&M, que integra la informació d’operació i manteniment; Interoperability, destinada a connectar Giswater amb sistemes externs com SCADA, CRM o GMAO; Mathematical Modeling, taules que emmagatzemen les dades necessàries per als models hidràulics i els resultats d’EPANET; Object-specific Data, que conté atributs particulars segons cada tipus d’element; i un bloc final d”Other tables per a informació addicional.

../../../../_images/model-db-ws.png

Fig. 4 Model de dades conceptual de Giswater per a WS.

UD

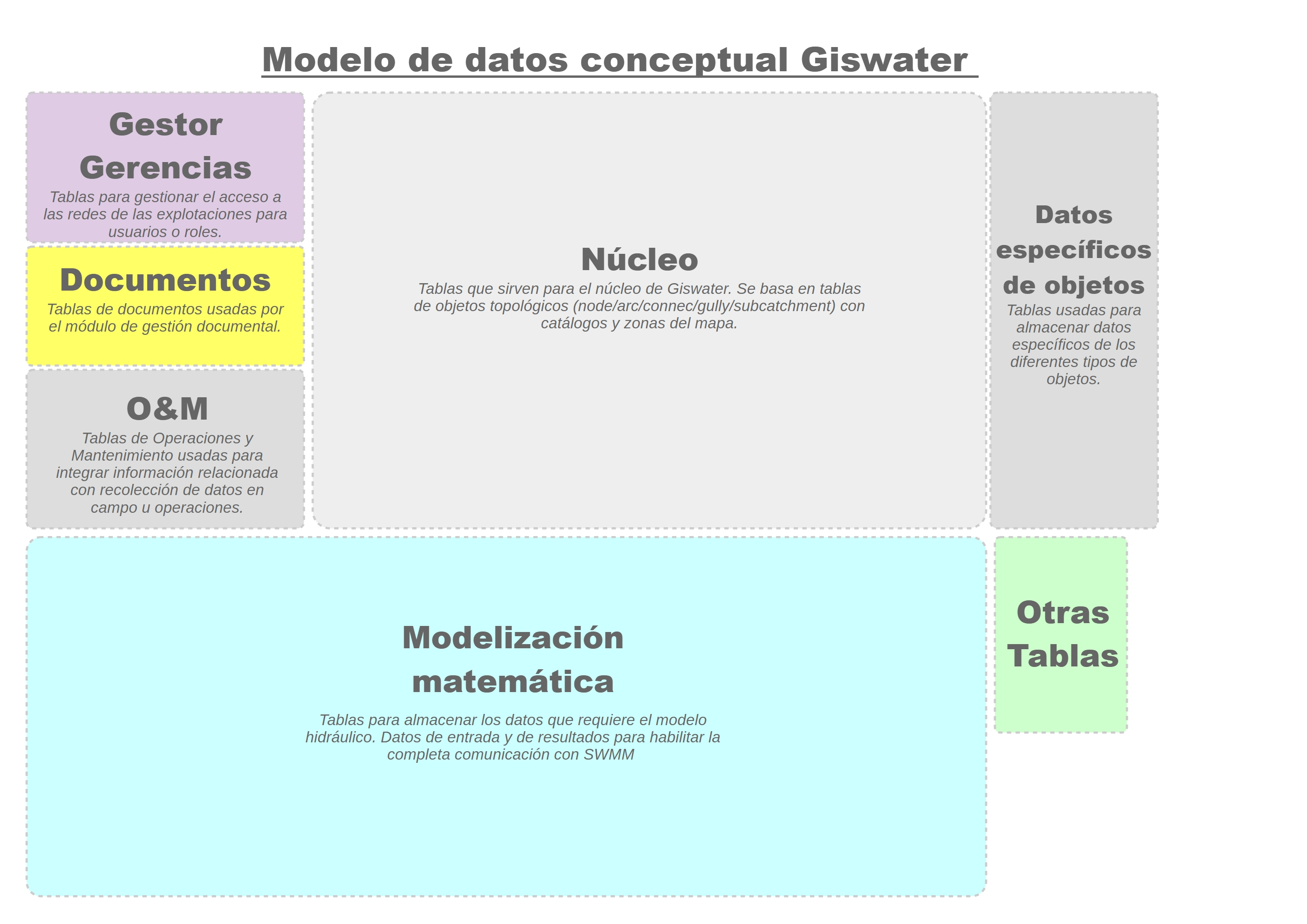

El model de dades per a projectes UD és similar al de WS; al Core s’agrupen totes les taules que defineixen els objectes topològics (node/arc/connec/gully/subcatchment), incorporant en aquest cas dos elements addicionals: gully i subcatchment. A diferència de WS, els projectes UD no inclouen el mòdul d’interoperabilitat.

../../../../_images/model-db-ud.png

Fig. 5 Model de dades conceptual de Giswater per a UD.
