Modelo de datos lógico

WS

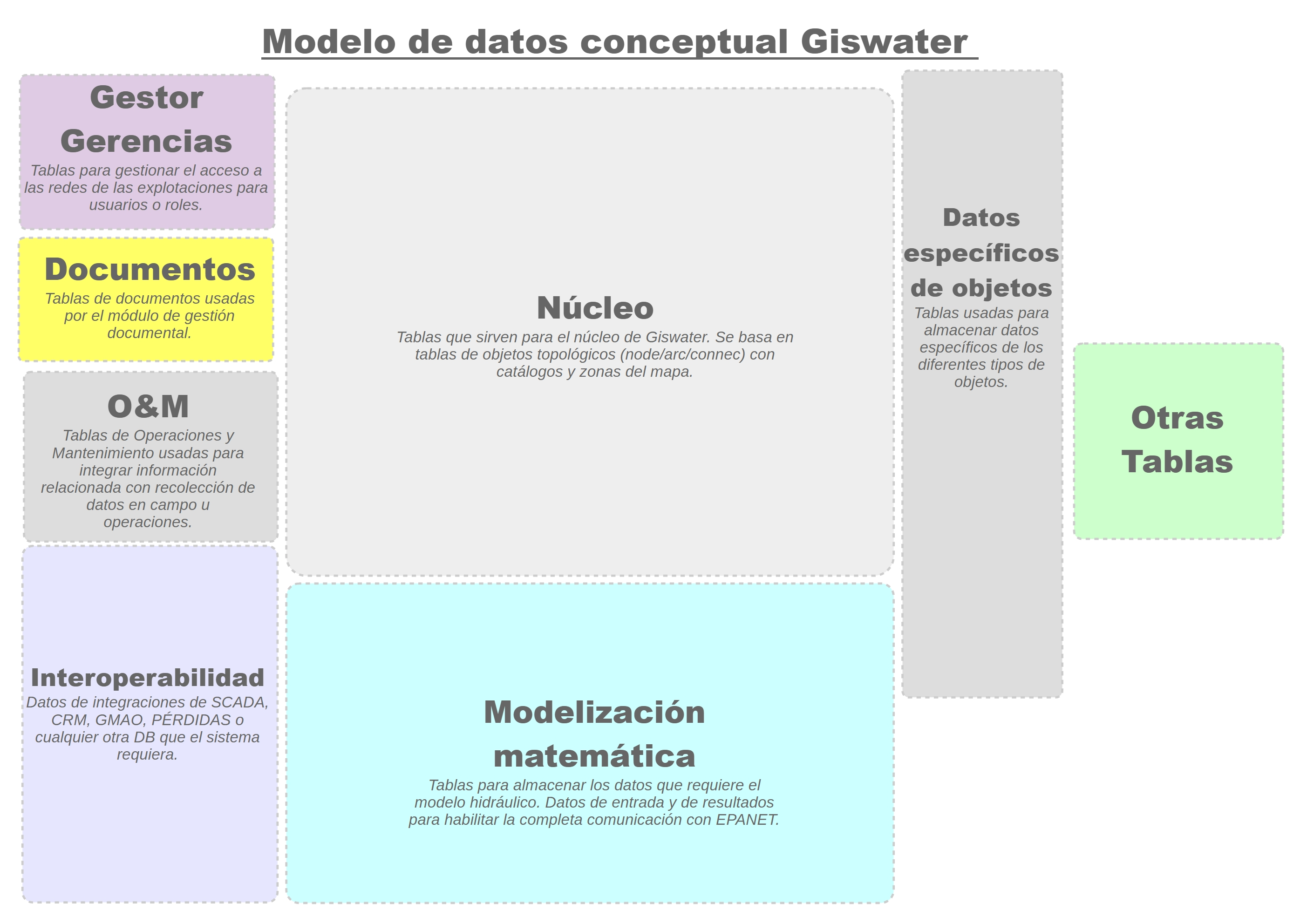

La siguiente imagen muestra el modelo de datos conceptual de Giswater, organizado en varios bloques funcionales: en el centro está el Core, compuesto por las tablas esenciales que definen los objetos topológicos (node/arc/connec), los catálogos y las mapzones; alrededor de este núcleo se encuentran los demás componentes, como Gestor Gerencias, que contiene tablas para gestionar el acceso y los permisos; Documents, para la gestión documental; O&M, que integra la información de operación y mantenimiento; Interoperability, destinada a conectar Giswater con sistemas externos como SCADA, CRM o GMAO; Mathematical Modeling, tablas que almacenan los datos necesarios para los modelos hidráulicos y los resultados de EPANET; Object-specific Data, que contiene atributos particulares según cada tipo de elemento; y un bloque final de Other tables para información adicional.

Figura 4 Modelo de datos conceptual de Giswater para WS.

UD

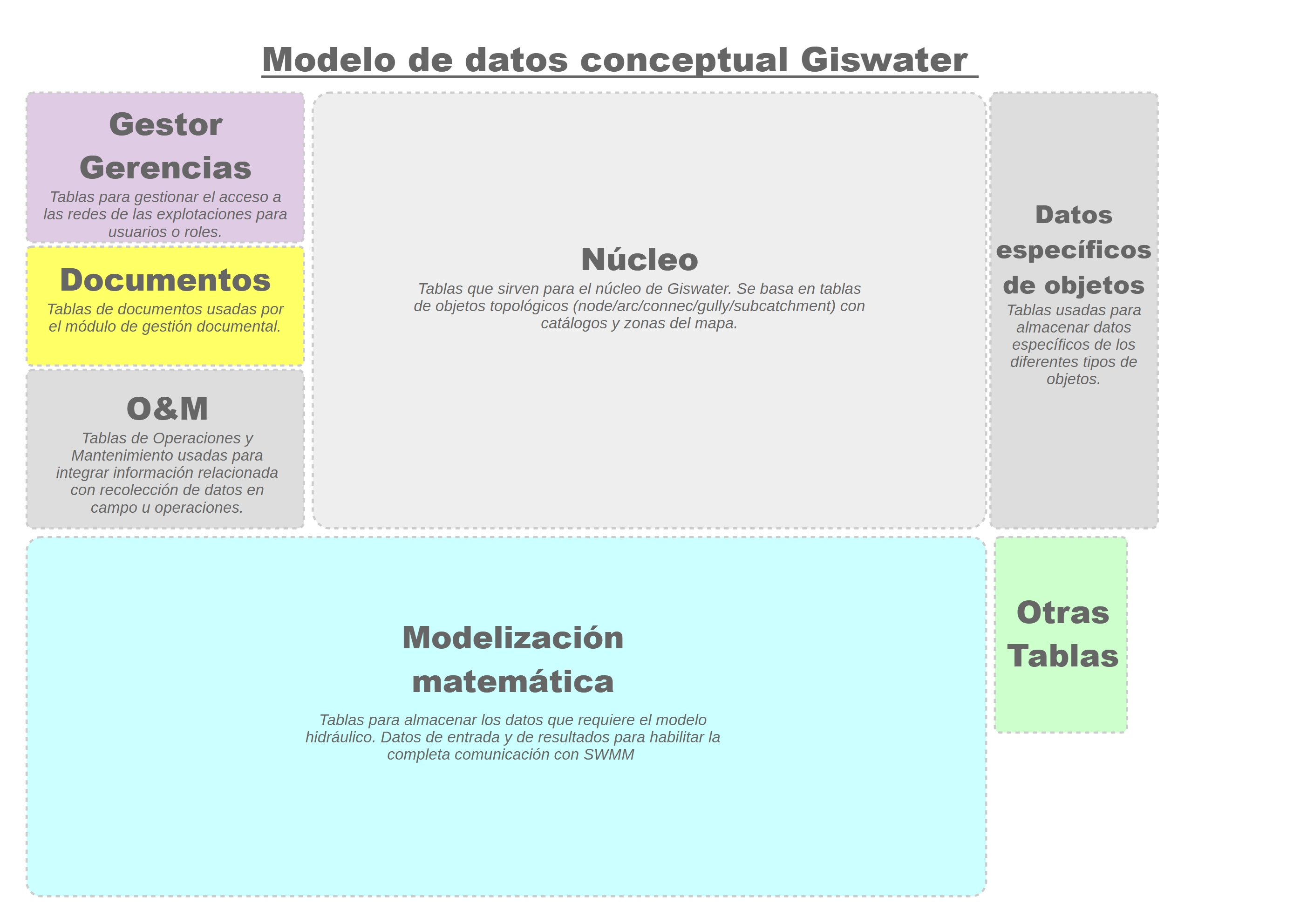

El modelo de datos para proyectos UD es similar al de WS; en el Core se agrupan todas las tablas que definen los objetos topológicos (node/arc/connec/gully/subcatchment), incorporando en este caso dos elementos adicionales: gully y subcatchment. A diferencia de WS, los proyectos UD no incluyen el módulo de interoperabilidad.

Figura 5 Modelo de datos conceptual de Giswater para UD.
